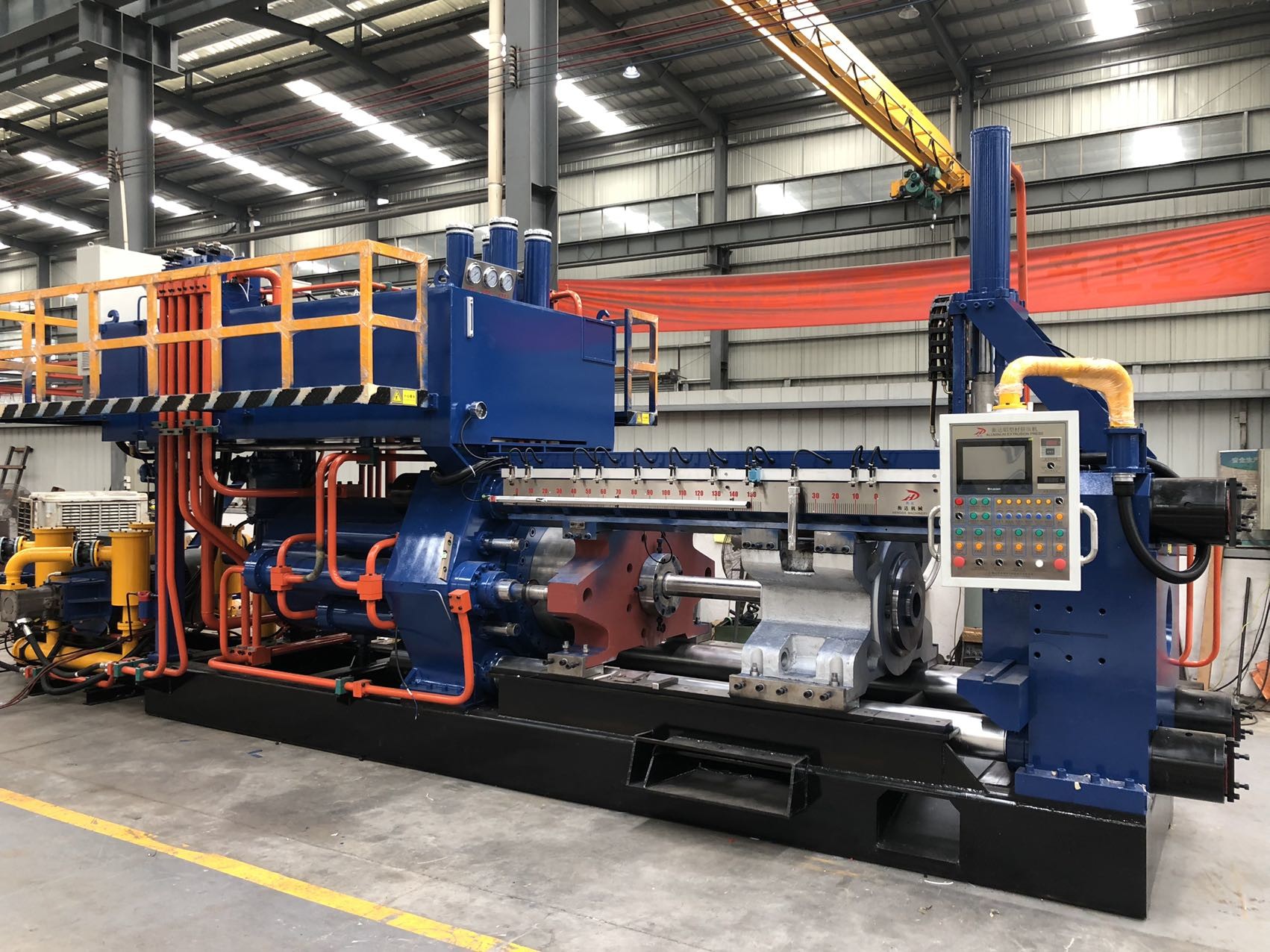

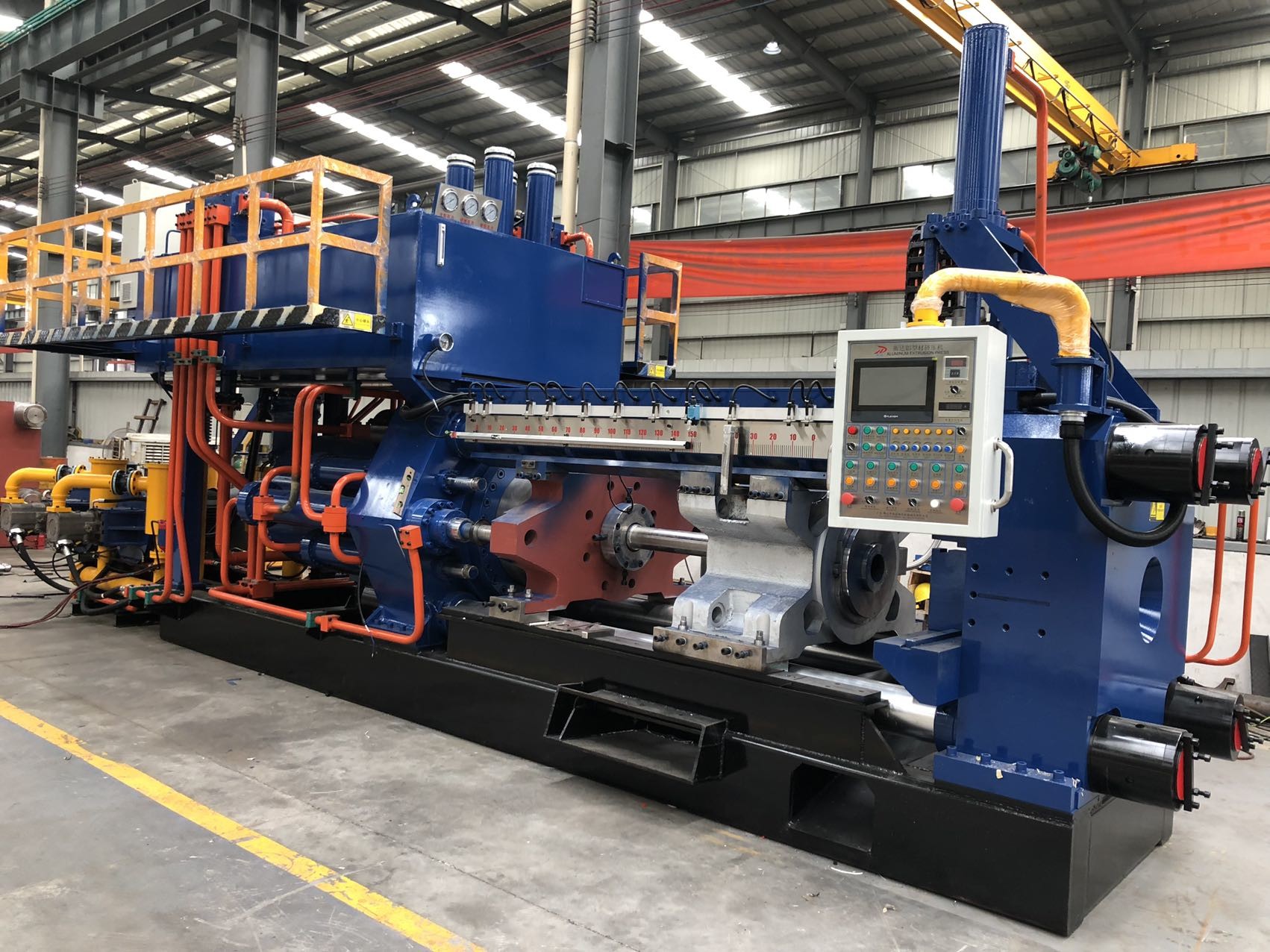

เครื่องอัดรีดอลูมิเนียมอุตสาหกรรม เครื่องอัดรีดอลูมิเนียม 1000T แนวนอน

อุตสาหกรรมอัลลูมิเนียม Extrusion Press 1000T อัลลูมิเนียม Extruder ท่าตรง

一คําอธิบาย

อลูมิเนียม extruder เป็นสี่คอลัมน์แบบแนวราบเครื่องดัดไฮดรอลิกที่ออกแบบเป็นพิเศษสําหรับ extruding โปรไฟล์อัลลูมิเนียมพลเรือนและโปรไฟล์อุตสาหกรรม

ปริมาตรเทคนิค:

1) ขนาดกระบอก:ф127mm ความยาว 660mm

2) ความจุในการบด

กว้างของพริงกล่องหลัก: 750 mm

กว้างของพริงกล่องข้าง: 180mm*2

กว้างของพริงขวด: 160mm*4

กว้างของพริงตัด: 160mm

ความแข็งแรงในการบดทั้งหมด: 220kg/cm²1033 ตัน

การดึงกรองกล่องหลัก: 220kg/cm²927 ตัน

การดึงกล่องด้านข้าง: 220kg/cm²106 ตัน

การล็อคคอนเทนเนอร์: 200/kg/cm²51 ตัน

การตัด: 160/kg/cm²32 ตัน

3) ความเร็วทางทฤษฎี

ความเร็วการขยายเร็วของกระบอกหลัก: 231mm/sec

ความเร็วการถอนถอนเร็วของกระบอกหลัก: 360mm/sec

ความเร็วการถอน: 0 ~ 12mm / sec

การล็อคคอนเทนเนอร์: 185 มม/วินาที

ขนาดของกระป๋องเปิด: 128mm/sec

การตัดลง: 162mm/sec

การตัด: 266.7 มม./วินาที

ภายใต้สถานการณ์ที่ไม่มีบิลเล็ต ทุกวงกลม extrusion ต่ํากว่า 16 ~ 20 วินาที

4) ขนาดของหม้อ:

กว้างภายนอก ф255mm, ความยาว:235mm

5) ขนาดภายนอกของเครื่องจักร: ความยาว7500mm* ความกว้าง3000mm * ความสูง3800mm

6) ขนาดประตูการปล่อย: Φ160mm × 190mm

7) เครื่องแลกเปลี่ยนความร้อน: 25m2

8) น้ําหนักรวม: 48 ตัน

รายละเอียดเครื่องกด 1100UST

(1) ปั๊มน้ํามัน

ปั๊มน้ํามันหลัก:A7V-170L(Lihao ไฮดรอลิก) * 2 ชุด

ปั๊มช่วย: YBE-200/125L (เจเจียงจาง ยองลิง) 2 ชุด

(2) ส่วนไฮดรอลิก:

ส่วนไฮดรอลิกความดันสูงมาจากเร็กซ์โรธ ส่วนอื่นมาจากไต้หวัน

(3) มอเตอร์:

มอเตอร์หลัก: YE3- 280M-6 -65KW * 1 ชุด (6极)

YE3- 280S-4 -75KW * 1 ชุด (4极)

มอเตอร์นําแรงดัน: YE2-132S-6-3KW 1 ชุด

ปั๊มนําแรงดัน: PV2R1-10RAF1 1 ชุด

อุณหภูมิของถัง: 380-430°C

(4) วัสดุ

ไซลินเดอร์หลัก: โรงงานโกหกเหล็ก

พริงหลัก: เหล็กเหล็กหล่อเย็น

แผ่นหน้า: 35# เหล็กเหล็ก

รากสไลด์เดอร์: 45# เหล็กโกง

แผ่นกระพริก: 35# เหล็กหล่อ

ท่อเชื่อม: 45# เหล็กโกง

ส่วนรักษาอุณหภูมิ: 35# เหล็กท่อ

ภาชนะ: 5crmnmo

คอนเทนเนอร์ไลน์: H13 โกง

ราก: H13 การสลัก

ส่วนขัด: H13 การสลัก

ชั้นล่าง: 35# เหล็กและเหล็กปั่นแผ่น

(5) ส่วนไฟฟ้า:

PLC: MISBUSHI FX3U-128MR,MT-8102IP จอสัมผัสแสดงสถานะของเครื่องกดและความเร็วการบด อุปกรณ์นี้มีระบบควบคุมดิจิตอลไฮดรอลิกอัตโนมัติ

a) แสดงความเร็วตั้งและความเร็วจริง

b) ความเร็วเดียวกันควบคุมและความเร็วเปลี่ยนควบคุม

c) การแสดงไฟฟ้าที่ตั้งและไฟฟ้าจริง

d) สถานที่จริง, ความเร็วเปลี่ยนสถานที่และหลังจากการถูกลัดสถานที่

e) การตั้งตําแหน่งของกลุ่มสวิตช์

f) การทดสอบความดันผ่าน

g) เวลาที่แสดงปริมาตร

h) การตั้งค่าค่าทํางานของระบบ

B. เครื่องพิมพ์นี้มีเครื่องแปลงตําแหน่งและการแสดงและการปรับข้อมูล ภายใต้สถานการณ์อัตโนมัติ, ความเร็ว extrusion ยังสามารถปรับ

เครื่องติดต่อ AC: MISBUSHI

สลับสตรอค: เทนด์,ไต้หวัน

รายงาน: บาเซล, สหราชอาณาจักร
