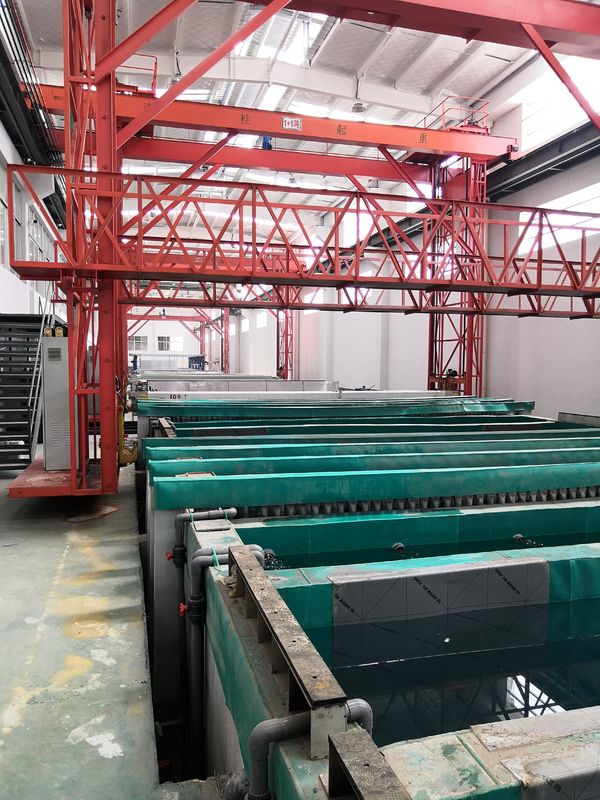

ความยืดหยุ่น 550T / เดือน

ความยืดหยุ่น 550T / เดือน

一คําอธิบาย

1สายการผลิต anodizing อัตโนมัติบ่อยครั้งรวม rack และระบบการติดตั้งเพื่อถือผลิตภัณฑ์โลหะระหว่างกระบวนการ anodizing

2อัตโนมัติในสายการผลิต anodizing อาจรวมถึงการติดตามกระบวนการและกลไกการตอบสนองในเวลาจริง

3สายการผลิต anodizing อัตโนมัติบ่อยครั้งมีลักษณะประหยัดพลังงาน.

二สภาพการออกแบบ

1. สารสกัด: อลูมิเนียม 6061 ถึง 6063 หรืออื่นๆ
2. โอนอดิซิ่งฟิล์มคิด:10 ~ 12μmไมครอน
3. พื้นที่ครอบคลุมเฉลี่ย: 400m2/t (ตัน)
4. ความยาวโปรไฟล์อลูมิเนียมสูงสุด:6500mm
5. อัตราการผลักดัน: 2.5kg/m2
6. ชั่วโมงทํางาน/m: 300d/m x 20h/d = 600h/m
7. ระบบเตียง: สามเครื่องติดตั้ง/ rack
8. การทํางานของเรค: มามูอัล
9. อัตราการใช้อุปกรณ์: 09
10. พลังงานไฟฟ้า: AC 3Phase 380v 50hz
11. พลังงานควบคุม: AC220V 50Hz
12. จําหน่ายน้ํา: 2kg/cm2·G
13. หุ่นร้อน: 6kg/cm2·G
14. อากาศเครื่องบด: 6kg/cm2·G

三.ถังกระบวนการ

1. การลดไขมัน [กรดซัลฟูริกฟรี180±30 กรัม/ลิตร] 1 ถัง
2. การกะปนอัลคาลีน[Fอัลคาลี 40-60g/l,Al3+ 30-120g/] 2 ถัง
3. การเฉลี่ย[กรดซัลฟูริกฟรี180±20g/l] 1 ถัง
4. การ anodizing [กรดซัลฟูริกฟรี140-180g/l,Al3+≤20g/l]3 ถัง
5. สารสี [ซัลเฟตสเตนูส 3-8 กรัม/ลิตรกรดซัลฟูริกฟรี15-25g/l, PH 0.8-1.2]1 ถัง
6. การปิดอุณหภูมิกลาง [PH 5-6.5,นิเคิลไอออน00,8-1,3 กรัม/ลิตรฟลูอริอน0.3-0.7 กรัม/ลิตร] 1 ถัง

四.กระบวนการรักษา:

1. การลดไขมัน
   (1) 6jig ((rack) / ถัง x 1 ถัง=6jig ((rack)
   (2) เวลาการรักษา: 2-5 นาที
2. การกะปนอัลคาลีน
   (1) 6jig ((rack) / ถัง x 2 ถัง=12jig(แรค)
   (2)การรักษาเวลา: 3-15 นาที
3. การเฉลี่ย
   (1) 6jig ((rack) / ถัง x 1 ถัง=6jig(แรค)
   (2)การรักษาเวลา: 1-5 นาที
4. การทําแอโนด
   (1) 2 jig ((rack) /ถัง x 3tanks = 6jig ((rack)
   (2) ความหนาแน่นของกระแสไฟฟ้า: 130A/m2
   (3) ระยะเวลาการดําเนินงาน: 30 นาที
   (4) เวลาที่ไม่ใช้อุปกรณ์: 8 นาที
   (5) เวลารวม 30+8=38นาที

(6)ผิว anodizing กลาง: 0.36 * 0.77*1.3*30 = 10.81um

5. สี 1

1)กระบวนการคลอร: สารสับสน

2) ปริมาณ:2 จิก (rack) / ถัง x 1 ถัง = 2 จิก (rack)

3) ความหนาแน่นของกระแส: 70A

4) ระยะเวลาในการดําเนินงาน: 2-8 นาที

6การปิด
1) การปิดหมัก: การปิดที่อุณหภูมิกลางหรือปกติ
2)จํานวน:6jig ((rack) / ถัง x 1 ถัง
3) เวลาในการดําเนินงาน 10-15 นาที

五. ปริมาตรการออกแบบและการตั้งค่า

1พื้นที่การรักษา anodizing:
1)ทุกถังกระบวนการ anodizing ใช้เวลา 38 นาที, โดยยอด jig ((rack) / ปี:ครับ

( 2 แรค x 3 ถัง x 60 นาที/ชั่วโมง) ÷ 38 นาที x 600 ชั่วโมง = 5684jig ((แรค)

2)การออกแบบ 44.3m2^/จิก (jig) ราค ที่ทุกถังมี 88m2
3)พื้นที่รักษา/ปี: 5684jig ((rack) x 44.3m2 /jig = 251801m2

2. น้ําหนักการรักษา anodizing:
ผลิตรายเดือน: 251801m2÷400m2/T*0.9=566T¥550T

3.การบริโภคพลังงาน:
1) ถัง anodising:100m2/ถัง* 130A/ m2÷0.9 = 14444A/ถัง

เครื่องปรับพลังงาน: 15000A = 3 หน่วย
2) ถังคลอเรน:100m2/ถัง×80A/m2÷0.9 = 8888A/ถัง

เครื่องปรับสี: 12000A = 1 หน่วย

六. จัดการแชท

การประเมินความเหมาะสมของ UN

1) De = การลดไขมัน

2) Rs = ล้าง, HW Rs = ล้างด้วยน้ําร้อน

4) AE = แอลคาลีนเอทชิ่ง

5) Ne =การเฉลี่ย

6)An = การ anodizing

7) Cl = สี

8) Sl = การปิด

9)MU = การชําระวัสดุ

10) Pc = การบรรจุ
