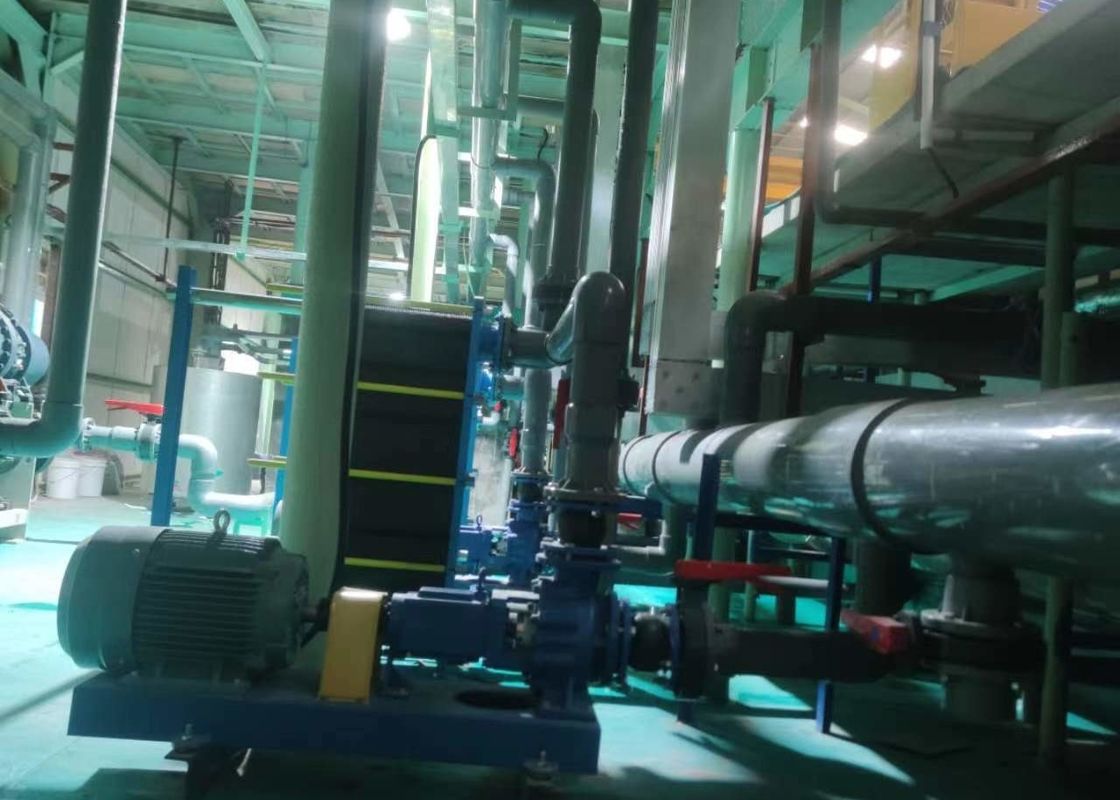

อุปกรณ์เสริมสายอโนไดซ์ไฟฟ้า ปั๊มซีรีส์ SZ ทนต่อการกัดกร่อน

SZ ปั๊มหอยโข่งฟลูออโรเรซิ่น

ลักษณะโครงสร้าง

ปั๊มซีรีส์ SZ เป็นปั๊มหอยโข่งแบบแรงเหวี่ยงแบบขั้นเดียวที่มีช่องดูดตามแนวแกนและช่องระบายออกในแนวรัศมี

โครงสร้างเรียบง่ายและเพลาปั๊มและใบพัดเชื่อมต่อกันโดยตรง

การเชื่อมต่อที่สะดวกทั้งทางเข้าและทางออกเป็นการเชื่อมต่อแบบแปลนมาตรฐาน

ส่วนประกอบทางไหลของปั๊มทำจากฟลูออโรพลาสติก (F26, F46) และส่วนประกอบเสริมทำจากชิ้นส่วนหล่อ (HT200)

การใช้งานทั่วไป

ความเข้มข้นใดๆ ของตัวกลางที่มีฤทธิ์กัดกร่อนรุนแรง เช่น กรด ด่าง สารละลายเกลือ สารออกซิแดนท์อย่างแรง ตัวทำละลายอินทรีย์ ฯลฯ

อุตสาหกรรมต่างๆ เช่น ปิโตรเลียม เคมีภัณฑ์ ยาฆ่าแมลง การดอง สีย้อม การทำกระดาษ การชุบด้วยไฟฟ้า เป็นต้น

สภาพการทำงาน

สื่อบางๆ ที่ไม่มีอนุภาคหรือเส้นใยที่เป็นของแข็ง

อุณหภูมิปานกลาง: -20 ℃~120 ℃;

ความหนาแน่นปานกลางสูงสุด 1.35x10กก./ลบ.ม. ³;

อุณหภูมิสิ่งแวดล้อมสูงสุดคือ+40 ° C;

สูงถึง 1,000 เมตรเหนือระดับน้ำทะเล

แรงดันสูงสุดของระบบคือ 10bar

เงื่อนไขการติดตั้ง

การติดตั้งปั๊มควรตรวจสอบให้แน่ใจว่าไม่ได้รับผลกระทบจากความตึงของท่อของระบบระหว่างการใช้งาน

ควรยึดปั๊มไว้บนฐานแนวนอนที่มั่นคง

เพื่อให้มอเตอร์ทำงานได้ตามปกติ ควรติดตั้งปั๊มในตำแหน่งที่มีสภาวะการระบายอากาศที่ดีและป้องกันการแข็งตัว

อุปกรณ์เดินสายไฟฟ้าควรตรวจสอบให้แน่ใจว่าปั๊มไม่ได้รับความเสียหายจากการสูญเสียเฟส แรงดันไฟฟ้าที่ไม่เสถียร การรั่วไหล และการโอเวอร์โหลด

เส้นโค้งประสิทธิภาพ

Q/H: แสดงถึงอัตราการไหลและส่วนโค้งของส่วนหัวที่ความเร็วที่กำหนด

กราฟกำลัง: P2 แสดงถึงความหนาแน่นปานกลางที่ 1x10 ³ Kg/m ³ กำลังไฟฟ้าเข้าต่อชั่วโมง

กราฟประสิทธิภาพ: Eta แสดงถึงประสิทธิภาพของปั๊ม

สภาพเส้นโค้ง

เส้นโค้งทั้งหมดอิงตามค่าที่วัดได้ 50Hz, 3x380V และมอเตอร์ที่ความเร็วคงที่ 2900r/min

การวัดทั้งหมดดำเนินการโดยใช้น้ำที่ไม่มีก๊าซที่อุณหภูมิ 20 ℃ และเส้นโค้งใช้ได้กับความหนืดจลน์เมติกที่ 1 มม.2/วินาที

การใช้ปั๊มควรอ้างอิงถึงช่วงประสิทธิภาพของเส้นโค้งหนาเพื่อป้องกันการไหลมากเกินไปและมอเตอร์โอเวอร์โหลด

เมื่อความหนาแน่นของของเหลวที่ปั๊มลำเลียงเกินช่วงสภาวะการทำงาน จะต้องใช้มอเตอร์ที่มีกำลังเอาต์พุตสูงกว่าตามนั้น

เกณฑ์ความคลาดเคลื่อนของเส้นเป็นไปตาม ISO9006:2012 เกรด 3B

เครื่องจักรไฟฟ้า

มอเตอร์เป็นมอเตอร์สองขั้วแบบปิดที่ระบายความร้อนด้วยอากาศ

ระดับการป้องกัน: IP55;

ระดับฉนวน: F;

แรงดันไฟฟ้ามาตรฐาน: 50Hz, 3x380V
